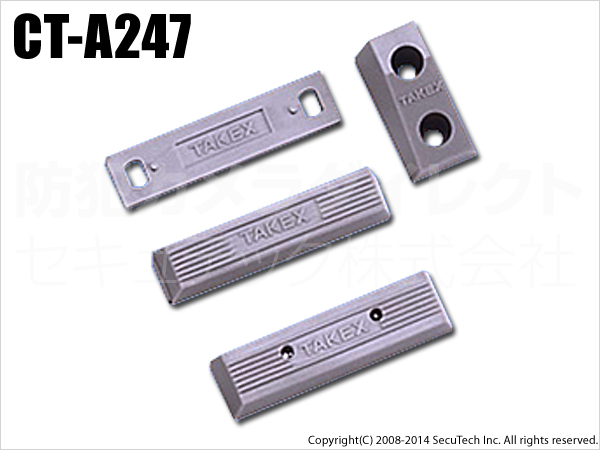

【CT-A247】マグネットスイッチセット
|
|
<< 小さい画像にマウスを重ねると上に拡大表示します。>>
|
|
・スイッチカバーのテスター孔で簡単にループチェックができます。
・スイッチ部とマグネット部のずれ(段差)を解消するスペーサーと、
窓の解放時にマグネット部を守るストッパー、取付ネジを付属。
|
|
■扉、窓の開閉検知に。
アラーム入力やセンサー入力端子があるデジタルレコーダーに接続することにより
設定によるイベント録画が実施できます。
*鉄扉などの磁性体に取付けると、製品の特性上セット距離が短くなります。
その場合はスペーサーなどを用いて磁性体から離して取付け、セット距離を確保して
ください。
*色はグレーになります。
|
|
|
■製品仕様
セット距離 |
15mm以下(マグネット~スイッチ間) |
接点動作 |
無電圧接点(b接点) マグネット近接時:閉
マグネット離隔時:開 |
接点定格 |
接点容量:AC/DC30V・0.1A(抵抗負荷)
接触抵抗:200mΩ以下
開閉寿命:100万回(定格負荷) |
設置方法 |
露出設置 |
配線接続 |
M3端子接続式 |
質量 |
約20g(マグネット部・スイッチ部合計) |
外観 |
ABS樹脂(グレー・ブライン・ホワイト) |
付加機能 |
ループチェック用テスター孔 |
付属品 |
取付けネジ、スペーサー、ストッパー |
|
|
|
|
