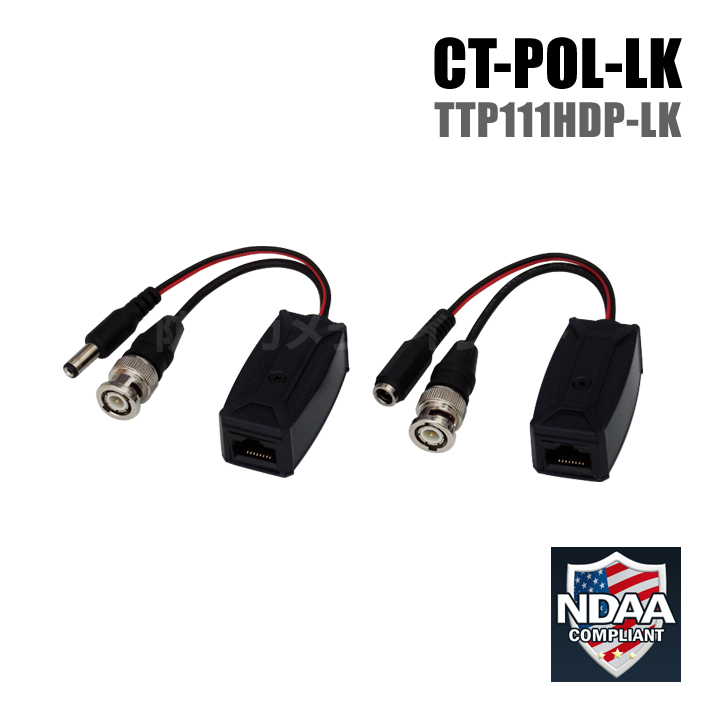

【CT-POL-LK(TTP111HDP-LK)】AHD映像・電源重畳 ワンケーブルユニット（LAN）

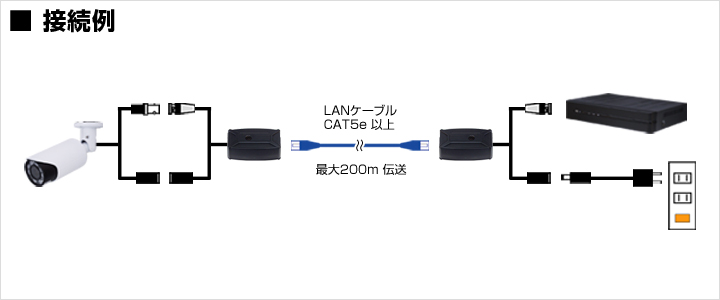

■ 映像信号・カメラ電源をLANケーブルで伝送
AHD / HD-TVI / HD-CVIの映像信号とカメラ電源をCAT5e以上のLANケーブル1本で最大200m伝送。

※カメラ消費電流によって伝送距離は異なります。

■ 設置工事コストを削減
同軸ケーブルに比べ費用が安いため、設置工事コストを削減することができ、 LANケーブルを使用しますので、配線もメンテナンスも簡単になります。

  • 供給電圧がカメラの消費電力及び配線距離により変化します。
    カメラへの供給電圧が低下しすぎると映像が不安定になる場合があります。
  • LANケーブルは高品質の「CAT5e」以上のケーブルをご使用下さい。
    LANケーブルの品質により目安の伝送距離より短くなる場合がございます。
  • 赤外線LEDカメラの場合、赤外線LED点灯時に消費電力が大幅に上がり、供給電圧が低下しますのでご注意ください。
  • 電源アダプターは付属しません。別途ご購入ください。
    使用可能アダプター （DC12V 2Aまで / 端子内径：φ2.1mm）


■ 供給電圧の測定値例
配線距離 ケーブル 電源 カメラ消費電流 供給電圧
200m CAT5e DC12V 120mA 11.3V
150mA 10.9V
100m CAT5e DC12V 250mA 11.2V
330mA 10.7V
※ カメラにより同じ消費電流でも上記値になるとは限りません。



【CT-POL-LK(TTP111HDP-LK)】AHD映像・電源重畳 ワンケーブルユニット（LAN）

拡大表示

【CT-POL-LK(TTP111HDP-LK)】AHD映像・電源重畳 ワンケーブルユニット（LAN）

通常価格:
オープン価格
価格:

5,280円 (税込)

[ポイント還元 52ポイント～]
購入数: 台
返品期限・条件 返品についての詳細はこちら
この商品について問い合わせる
友達にメールですすめる





DC12V 1A 電源アダプター

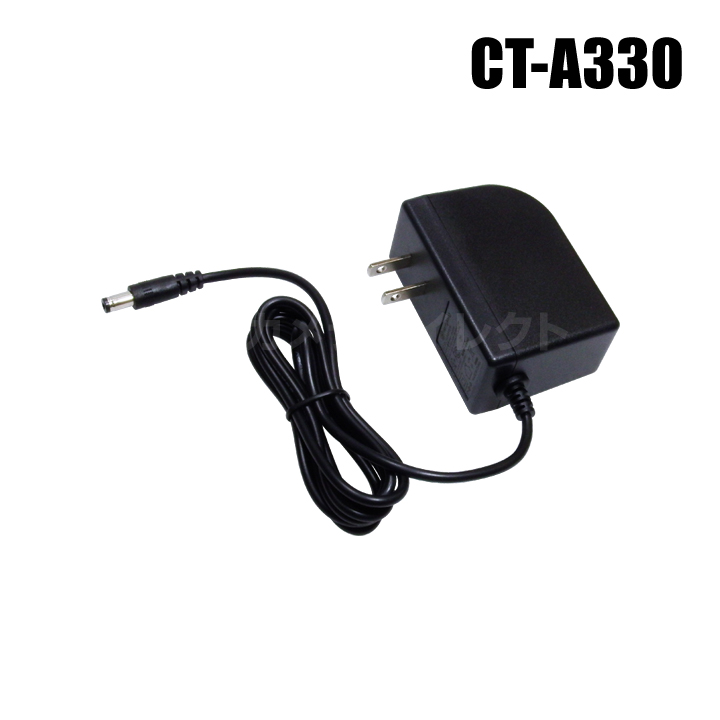

DC12V 2A 電源アダプター

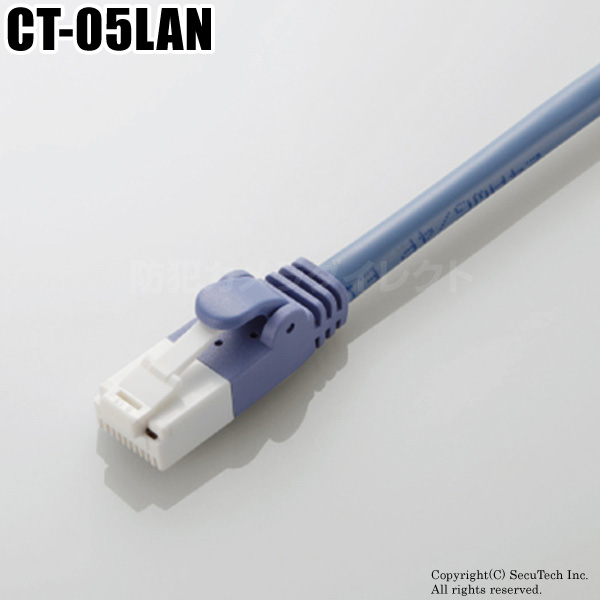

LANケーブル（CAT5e）5m～100m選択

設置場所 屋内
映像入力端子 BNC（1.0Vp-p 75Ω）
映像出力端子 RJ45（100Ω）
バンド幅 50Hz～60MHz （-3dB）
最大伝送距離 AHD： 最大 200m （※カメラ消費電流が120～150mAの場合）
静電気保護回路 30KV（気中）、 15KV（接触）：IEC61000-4-2
過電流保護回路 40A（5/50ns）：IEC61000-4-4
避雷保護回路 2A （8/20μs）： IEC61000-4-5
サージ保護反応時間 1ns 以下
動作可能周囲温度 0～55℃（湿度 95％未満）
外形寸法 約 21（高）×25（幅）×54（奥）mm
配線長 約 120mm
重量 約 4g （1台）
付属品 取扱説明書・保証書×1
保証期間 2年
