【CT-R120-1TB】H.264圧縮・ネットワーク 4chデジタルレコーダー（1,000GB内蔵)
 |
|
|
|
<< 小さい画像にマウスを重ねると上に拡大表示します。>>
|
|
|
|
|
|
|

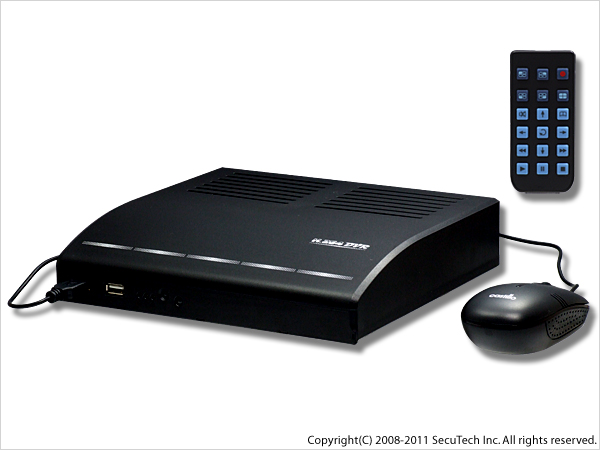

製品外観
|
本体前面
|
本体背面
|
前面接続部
|
|
|
|
|
|
|
背面接続部（左）
|
背面接続部（右）
|
付属リモコン
|
|
|
・パソコンやiPhone/iPadでカメラ画像を見る『遠隔監視機能』
・ブルーレイディスク/ワンセグに採用の最新動画圧縮『H.264デジタル』
・スムーズな完全動画で記録可能『最大 120フレーム録画』
・分かりやすい日本語取扱説明書付き |
録画解像度 360×240(CIF 低解像度) 設定時
表記の録画時間（日数）はあくまで目安ですので、録画する内容（対象物）によって若干日数の増減が発生します。
○画質
5段階の品質を選ぶことができます。
画質を上げると映像はきれいですが録画時間が短くなり、
画質を下げると録画時間は長くなりますが映像は粗くなります。
○フレーム数
フレーム数とは、動画を構成する1つ1つの画像のことです。
フレーム数が多いほど、再生時に滑らかな動画として見ることが可能です。
○録画時間表の見方
上記の録画時間表はカメラ1台接続した場合の録画時間(目安)です。
複数台カメラを接続する場合は下記をご参照ください。
例）30フレーム最高画質に設定したカメラ複数台をレコーダーに接続した場合
カメラ1台接続 ： 2103 時間
カメラ2台接続 ： 1/2 の約 1051 時間
カメラ3台接続 ： 1/3 の約 701 時間
カメラ4台接続 ： 1/4 の約 525 時間 |
|
■1～4台までの防犯カメラ映像を、一括管理
モニター画面を分割表示し、最大4台までの防犯カメラ映像をまとめて表示・録画を行う事ができます。また画面表示パターンは、下記ご希望の画面表示を行えます。
（1）4分割画面表示
（2）各チャンネル全画面表示
（3）自動巡回表示モード（シーケンシャル表示）
（4）PIP画面表示（子画面表示）
 |
 |
4分割画面表示 |
各チャンネル全画面表示 |
 |
|
PIP画面表示（子画面表示） |
|
■メールでお知らせ
本製品にご利用プロバイダにて指示されたメール設定を入力すれば、カメラ画面内に動きがあった場合や、ハードディスク故障時に、レコーダーがメールでお知らせしてくれます。お知らせメールは、その時の画面を写真で自動送信します。携帯電話メール・パソコンメールどちらでもOK！！
 |
メール設定画面 |
■スマートフォンで外出先からも手軽に確認！！
パソコンでの監視はもちろん、iPhone、iPadでも映像を動画で見る事が可能です
■離れた場所でもライブ映像、録画映像の再生、データの保存ができる！
本製品とインターネット回線を接続しネットワーク設定を行えば、遠隔地からでもライブ映像や録画再生、記録データの保存が行えます。
○必要なネットワーク環境○
・インターネット回線（本製品設置場所 光・ADSL）
・ご契約プロバイダーから、固定IPアドレスを取得
・ご使用ルーターのポート開放設定
【対応OS】 Windows Vista / 7 / 8 / 8.1 （32bit/64bit版）
※お使いの Windows パソコンの性能や相性によっては、正常に動作しない場合がございます。
※macパソコンでの動作は保証しておりません。
 |
 |
パソコンでライブ映像の監視 |
 |
パソコンで録画内容を再生 |
スマートフォンでの監視（ライブ映像のみ閲覧可能） |
■長期間の録画に最適！！H.264方式圧縮録画方式
・ハードディスク使用量を節約して、より長時間録画！
・録画データサイズが小さくなるので、コピー時間が短縮！
・ネットワーク上でのデータ送受信負荷が軽減し、スムーズな遠隔監視！
■マウスで操作 グラフィックメニュー表示
設定画面はマウスで操作できる『グラフィックメニュー表示』を採用。モニター画面を見ながら、マウスで設定変更できます。
 |
メインメニュー画面 |
■スムーズな完全動画で記録可能『最大 120フレーム録画』
４台のカメラを、全て完全な30コマ動画で記録ができる最新の製品です。
■パソコン用モニターに接続できる『VGA端子』標準装備
VGA出力端子（D-sub-15P)を標準装備しているため、市販のパソコン用モニター（４：３スクエア）をモニターとして利用できます。
もちろん、市販のテレビ（23型以内）へ接続してモニターとしてご利用頂けるビデオ出力端子も装備しています。
■カメラ映像内に、動きがあれば自動録画（モーション録画）
カメラが撮影している画面の中で、何か動く対象があれば、本体プログラムのセンサーが感知して、自動録画を開始します。この機能は、撮影している画面上の輝度（明るさ）変化に応じ被写体の動きを感知する機能です。
 |
 |
動体検知エリアの設定が可能です |
設定したエリア内に動きがあると、録画を開始します |
■時間指定での再生開始
見たい場面を瞬時に再生できる、時間指定再生が可能です。
 |
 |
録画履歴検索画面 |
再生画面 |
■USBフラッシュメモリへのデータバックアップ
市販のUSBフラッシュメモリーに、記録画像の一部をバックアップする事ができます。フラッシュメモリーからパソコンへ接続すると、付属の専用ソフトで、記録した動画データをパソコンへ保存したり、静止画像をプリントアウトする事が可能です。
 |
 |
バックアップ設定画面 |
バックアップした録画内容をパソコンで再生できます |
■音声録音
４入力の音声（モノラル）を録音できます。レジ回りや、接客カウンター内の録画＋録音が必要な場合に活躍します。
■スケジュール録画機能（タイマー録画）
録画したい曜日と時間帯を指定して、自動的に録画を行えます。営業時間内のみや、休憩時間の間だけ等、録画する時間帯を設定できます。
 |
スケジュール録画設定画面 |
■自動上書き機能搭載
内蔵のハードディスクが一杯になった場合、自動で、過去の古い画像データーの上から、上書きしていきます。連続したカメラ映像記録が可能です。
■パスワードによる管理機能
パスワードによって、第三者による記録データ削除や設定内容変更等から保護する事ができます。
 |
任意の数値を設定できます |
■タイムジェネレーター機能搭載
年・月・日・時・分・秒を画面上に表示します。録画した画像にも表示するため、証拠データーとして使用できます。
■停電時自動復旧機能
停電などが起きた際に電源が落ちても、電源の復旧後に、システムが自動回復します。録画を行っていた場合でも、復旧後に録画を自動再開するので、安心してご使用いただけます。
■環境保護の国際規格『RoHs指令』対応
電気・電子機器に含まれる有害物質に関して、厳しい検査を定義した『RoHS指令』の基準をクリアした製品です。
■PSE制度クリア製品
経済産業省制定のPSE制度をクリアした製品です。
|
|
|
※ご購入金額により有償保証金額は変動致します。
|
■製品仕様
| 信号方式 |
NTSC |
| 操作ボタン |
日本語 |
| システム設定画面 |
日本語 |
| ハードディスク容量 |
1,000GB |
| 圧縮方式 |
H.264/デジタル圧縮 |
| 解像度 |
720×480 / 720×240 / 360×240 |
| 表示フレーム数 |
120フレーム/秒 |
| 録画フレーム数 |
最大120フレーム/秒（解像度設定による） |
| 録画・再生表示 |
4分割表示・フル画面表示 |
| 録画モード |
常時録画、タイマー録画、動作検知録画 |
| 録画画質 |
５段階選択 |
| 映像入力 |
4CH（BNC）1.0Vp-p 75Ω |
| モニター出力 |
1CH（BNC）1.0Vp-p 75Ω |
| VGA出力 |
1CH（D-sub 15Pin） |
| 音声入力 |
4ch モノラル (RCA) |
| 音声出力 |
1ch モノラル (RCA) |
| 各画面切替表示 |
有 |
| 動作検知機能 |
有 |
| 動作検知グリッド |
グリッド選択 |
| 日付時間データ |
電源オフ時も記録保持 |
| 日付表示機能 |
有 |
| ビデオロス検知 |
有 |
| HDD故障検知機能 |
有 |
| 上書き機能 |
有 |
| PTZ制御信号 |
RS-485 1CH |
| ネットワークプロトコル |
イーサネット（TCP/IP）、
IEブラウザ対応 |
| バックアップ方法 |
USBフラッシュメモリ（別売）
又はネットワーク経由 |
使用可能温度
（湿度） |
-5 ～ 40℃
（80％以下） |
| 電 源 |
DC12V 3A 専用アダプター |
| 消費電力 |
36W |
| 外形寸法 |
約221（幅）ｘ215（奥）ｘ48（高）mm |
| 重 量 |
約1.34kg |
| 付属品 |
ACアダプター（PSE安全規格取得品）×１
専用リモコン×１
USBマウス×１
専用ソフト（CD-ROM）×１
取扱説明書・保証書×１
【CT-A002】BNC-RCA映像ケーブル×１
【CT-A008】BNC変換コネクタ×４ |
|
|
|
|
