【VDS6200】AHD対応 映像・電源重畳ワンケーブル伝送送受信機


<< 小さい画像にマウスを重ねると上に拡大表示します。>>

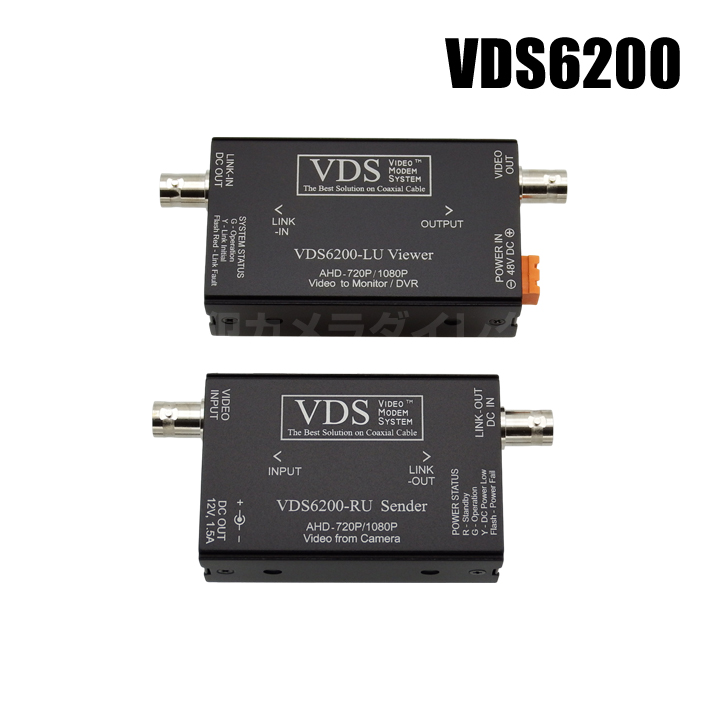

製品外観 付属品

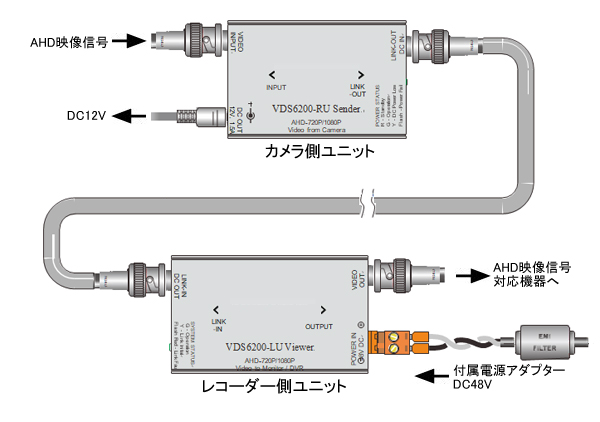

■ 同軸ケーブル1本だけで、AHD信号、電源を伝送
AHD信号 720P/1080Pに対応。5C-FB、5C-2V、3C-2Vの同軸ケーブルを使用することが できますので、既設配線をそのまま利用してAHDシステムへ入れ替えが可能です。
※本製品はAHDカメラ用になります。TVI/CVI/CVBSなどの規格には対応しておりません。

■ 最大800mの伝送距離
5C-FBケーブルを使用すると、最大800mの長距離配線が可能です。

■ 高消費電力カメラにも対応
最大DC12V/1.5Aの電源供給を行うことができます。 消費電流が高めの赤外線暗視カメラ等にも使用可能です。 また電源を別途接続する必要がありませんので、カメラ側で電源が確保できない場所などにも最適です。
※1.5Aの出力には5C-FBケーブル使用し500mまでの伝送時です。
※使用するケーブルによって伝送距離や供給可能電力が変化します。

■ 固定金具付属
平置きまたは縦置きの両方に対応しており、設置場所の状況に応じて固定することが できます。また、電源アダプターも固定金具が付属しているため壁面へ取りつけることが できます。

※ご使用上の注意

・本製品はAHDカメラ用になります。TVI/CVI/CVBSなどの規格には対応しておりません。
・屋内仕様のため、屋外カメラ接続時など屋外に設置する場合には本製品の保護を行って下さい。
・ご使用になるケーブルの品質などによって、伝送距離や供給可能電力が変化する場合があります。
・カメラのUTC機能は使用できません。


■ 伝送距離と供給可能電流

伝送距離 5C-FB 5C-2V 3C-2V
100m 1.5A 1.5A 1.5A
200m 1.5A 1.5A 1.3A
300m 1.5A 1.5A 0.8A
400m 1.5A 1.4A -
500m 1.5A 1.0A -
600m 1.3A 0.9A -
700m 1.1A - -
800m 1.0A - -






【VDS6200】AHD対応 映像・電源重畳ワンケーブル伝送送受信機

通常価格:
オープン価格
価格:

25,850円 (税込)

[ポイント還元 258ポイント~]
購入数: セット
返品期限・条件 返品についての詳細はこちら
この商品について問い合わせる
友達にメールですすめる




VDS6200-RU Sender(カメラ側ユニット)
映像入力信号 AHD 720p/1080p BNC-J
電源出力 DC12V 最大1.5A ※使用ケーブル、伝送距離により異なります。
カメラ電源出力端子 DCジャック (φ2.1mm)
リンク出力端子 BNC-J
動作環境 -10℃ ~+45℃
外形寸法 約 50(高)×76(幅)×25(奥)mm (突起部/取付金具含まず)
重量 約 100g


VDS6200-LU Viewer(レコーダー側ユニット)
映像信号出力 AHD 720p/1080p BNC-J
電源入力 DC48V 付属電源アダプター
リンク出力端子 BNC-J
電源アダプター DC48V 1.5A
動作環境 -10℃ ~+40℃
外形寸法 約 50(高)×84(幅)×25(奥)mm (突起部/取付金具含まず)
重量 約 120g


設置場所 屋内
付属品 オリジナル取扱説明書(保証書)×1
DC48V 電源アダプター ×1
電源アダプター用ケーブル ×1
カメラ電源ケーブル ×1 (長さ0.9m 両端DCプラグ)
ユニット固定金具 ×4
固定金具用ビス ×4
保証期間 1年
